ImageClarity画像ファイルの読込みと保存

画像ファイルの読込みと保存

  • 各種画像ファイルの読込みおよび保存(下表参照)
  • JPEG Lossy/ Losslessのサポート(スレッドセーフ)
  • JPEG 2000のサポート(スレッドセーフ)
  • 8g, 8i, 16g, 24ビット画像データのサポート
  • 符号付き16ビット画像データのサポート
  • Planar画像データのサポート
  • YBR FULL画像データのサポート
  • 16i画像データのサポート
  • 8i, 24ビットDICOM RLE圧縮のサポート
  • 16i画像データの高位ビットに含まれるオーバーレイ情報の取得
  • オーバーレイ情報の取得
  • 各種読込みおよび保存モード(ファイル名/メモリ/ファイルハンドル)
  • フレームロードコールバック
  • Windowsクリップボードへの画像コピー
  • 画像の新規作成および画像の複製
  • DIBからの画像作成
  • クリップボードからの画像作成
  • 各種LUT(Modality/VOI/Softcopy/Presentation)のサポート
  • 外部プレゼンテーションファイルのサポート
  • 複数ウィンドウレベル設定のサポート
  • アルファチャネルの追加
  • リージョンによるROIのアルファチャネルへの追加
  • ヒストグラムの抽出(画像全体・アルファチャネルマスク)
  • DICOMシリーズ画像ファイルの一括ロード
  • メモリ上DICOM画像データのロード
  • リモートDICOM画像データのロード
  • シリーズ画像の任意位置のCoronalおよびSagittal断面画像の取得
  • シリーズ画像のRaySum画像の作成
  • スキャンラインの取得
  • TWAINインターフェースによるデジタイザ、スキャナ、デジタルカメラからの画像入力(16gサポート可能)
  • デフォルトTWAINデータソースの設定
  • DICOMオーバーレイデータの書き込み
  • スキャンラインの自動計算
  • ビデオデータの読込
  • URL指定によるDICOMファイルの読み込み
DICOM
ビット数
8g, 8i, 16g, 16i(読込後24ビットに変換), 24
光学解釈
MONOCHROME1, MONOCHROME2, RGB, YBR FULL, PALETTE COLOR
圧縮形式
JPEG Lossy, JPEG Lossless, JPEG 2000, DICOM RLE
フレーム
シングルフレーム、マルチフレーム
ヘッダ
Part 10 Meta、RAW(転送構文指定可能)
ピクセル
ピクセル、Planar
JPEG
8g, 24, 12g(Lossy), 9〜16g(Lossless, 符号調整可能)
JPEG2000
8g, 9〜16g(符号自動認識), 24, Part 1, Code Stream
RAW
8g, 24, 16g(符号・バイト順指定可能)
MFER
(AHA圧縮データはサポート対象外)
その他
各種GIF, BMP, ICO, WMF, EMF画像ファイルの読込み(読込後24ビットに変換)
  • 数字は画像データのビット数で、「g」と「i」はそれぞれグレースケールとインデックスカラーの略称です。

VOI LUTの適用

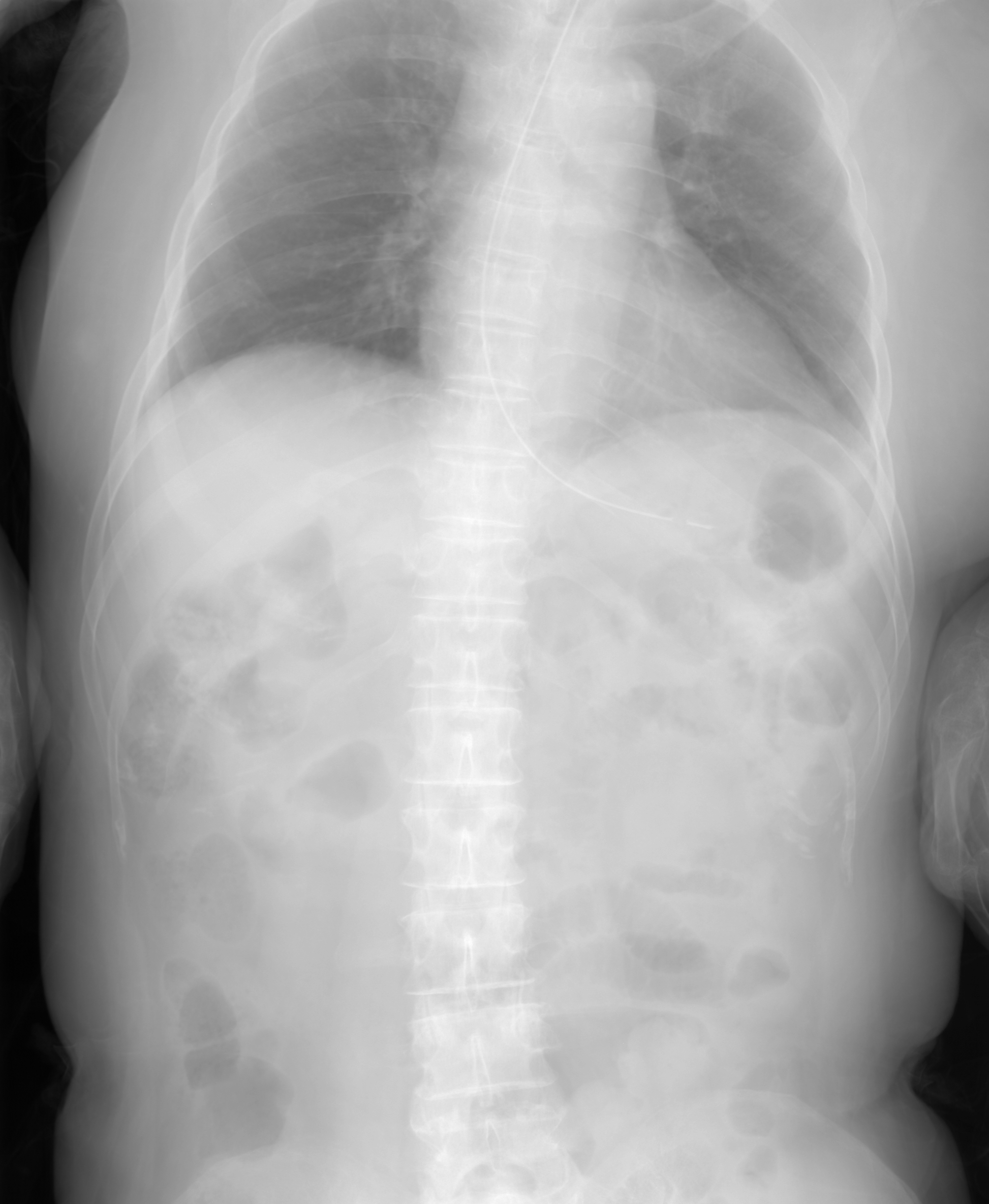

VOI LUT適用前
VOI LUT適用前

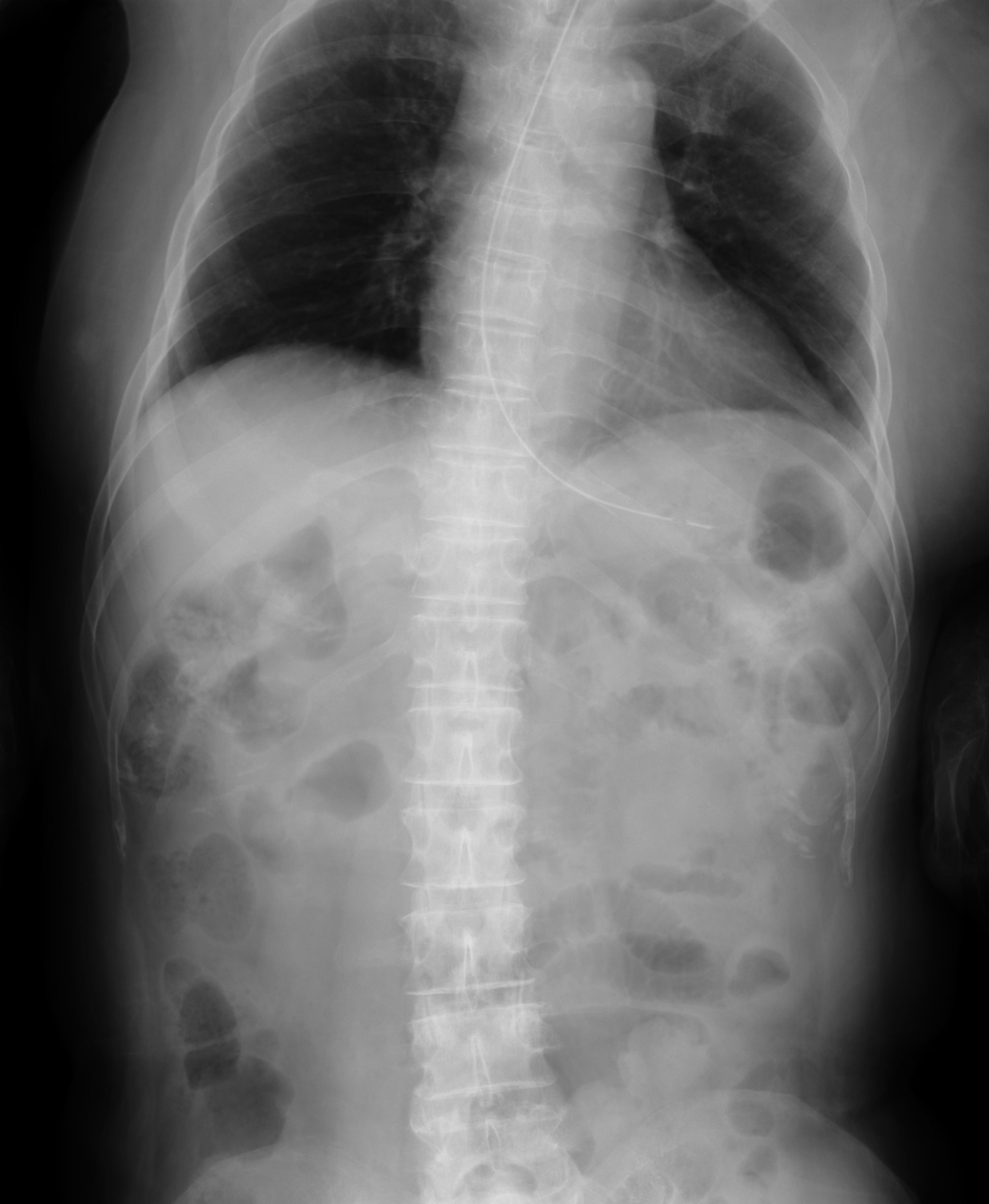

VOI LUT適用後
VOI LUT適用後

Modality LUTの適用

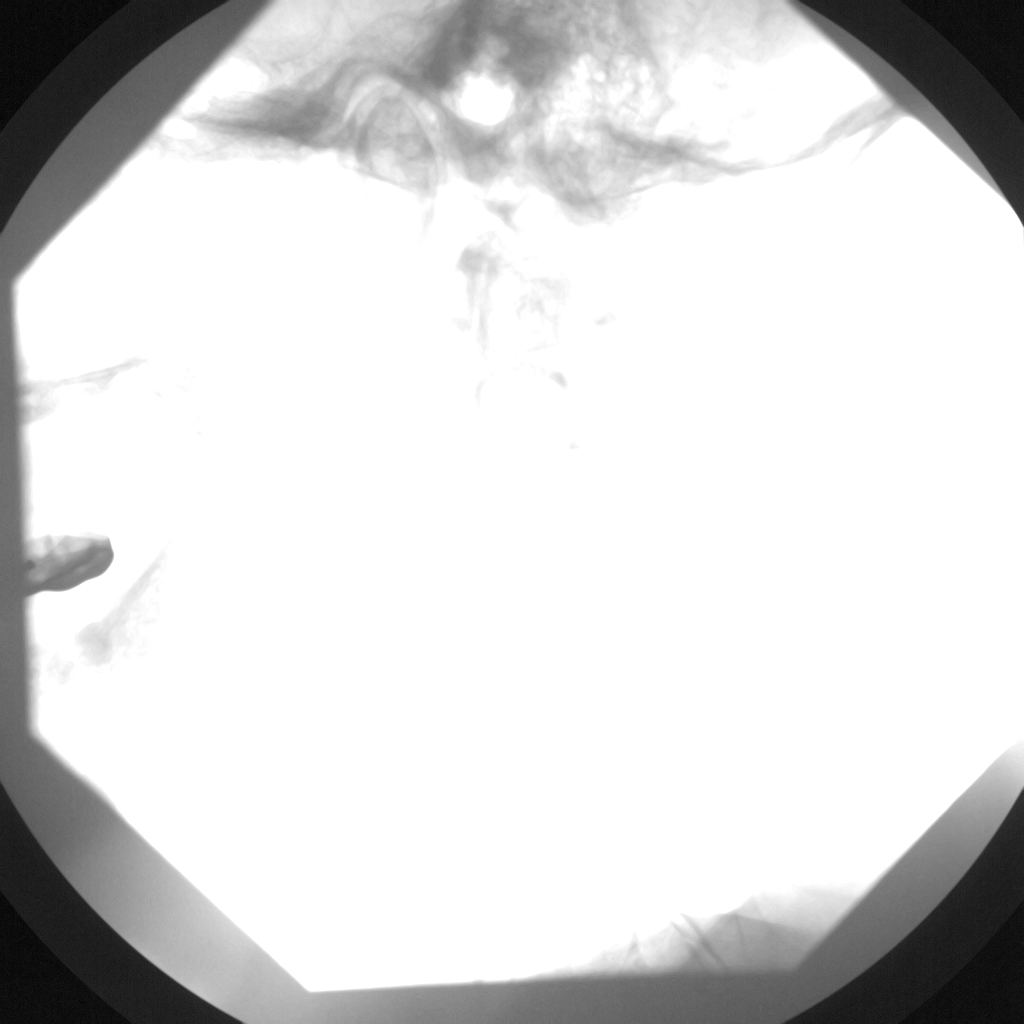

Modality LUT適用前
Modality LUT適用前

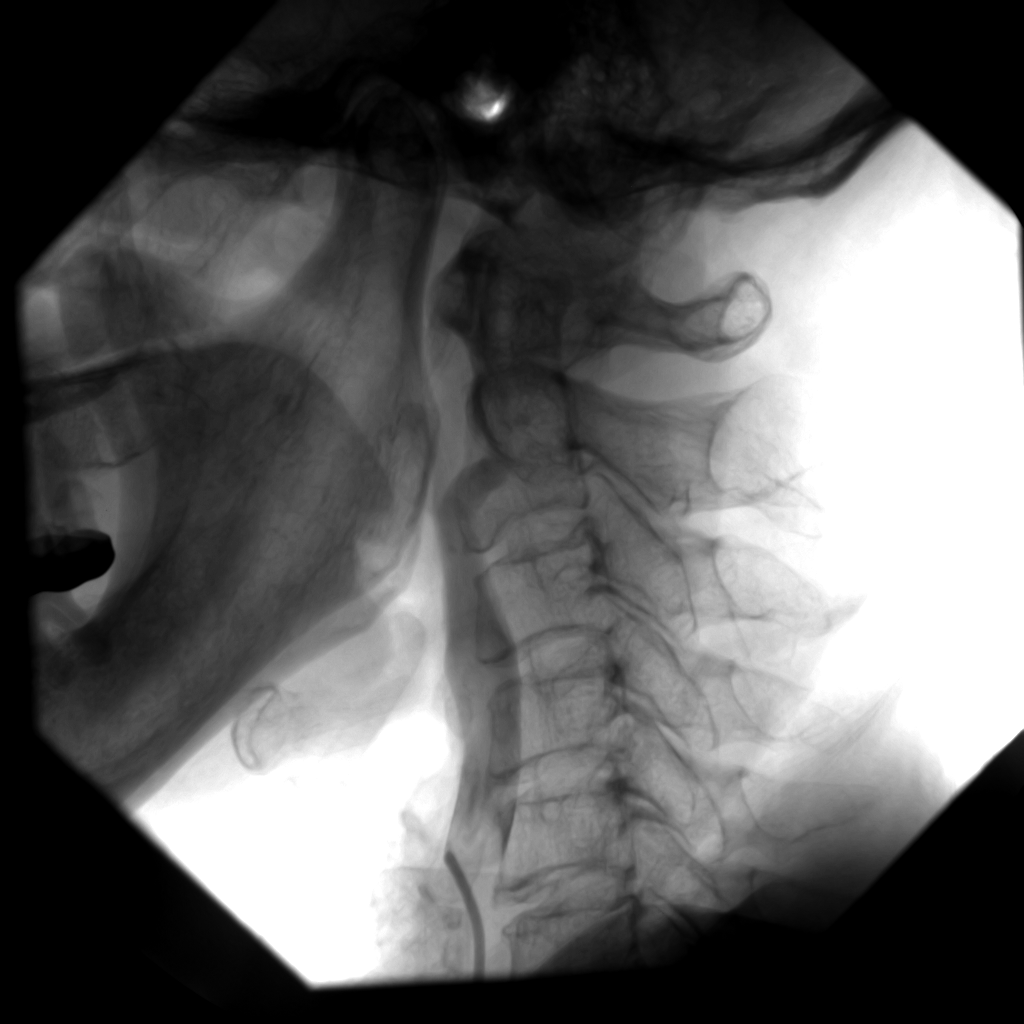

Modality LUT適用後
Modality LUT適用後

Presentation LUTの適用

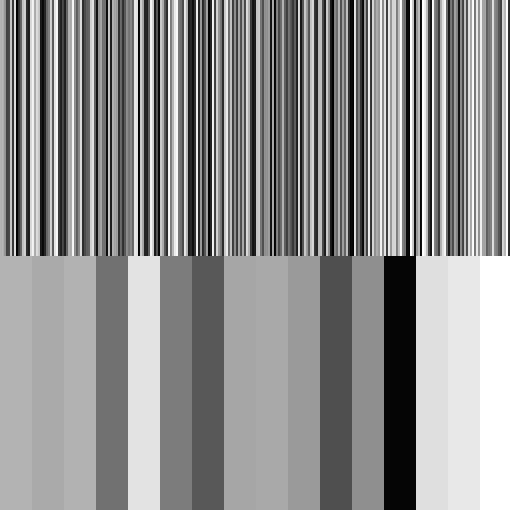

Presentation LUT適用前
Presentation LUT適用前

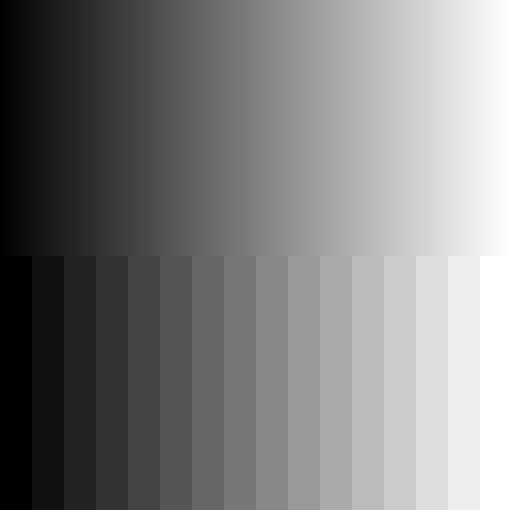

Presentation LUT適用後
Presentation LUT適用後

DICOMオーバーレイの表示

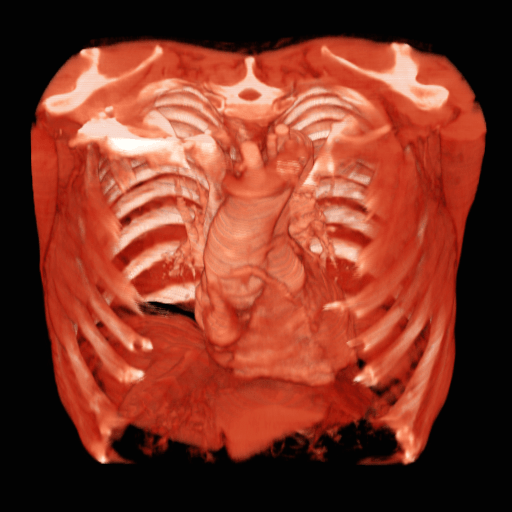

オーバーレイなし
オーバーレイなし

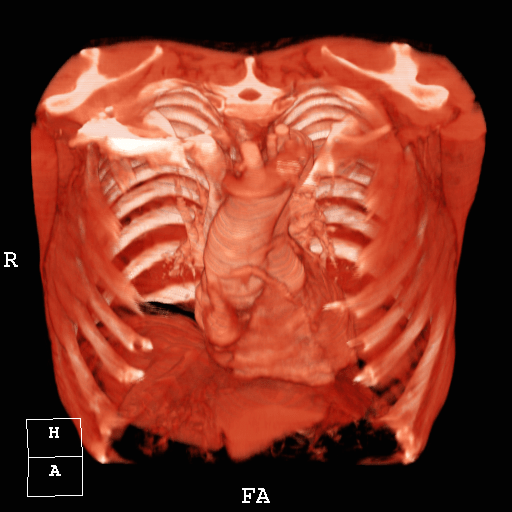

オーバーレイ表示
オーバーレイ表示

JPEG2000圧縮フォーマットについて

次世代画像圧縮フォーマットと呼ばれているJPEG2000圧縮フォーマットは、従来のJPEG圧縮フォーマットと比べて、高い圧縮率にも関わらず、人間の目で容認できる画質を保つことができます。

オリジナルの画質
オリジナルの画質
従来のJPEG圧縮(1/137圧縮)の画質
従来のJPEG圧縮(1/137圧縮)の画質

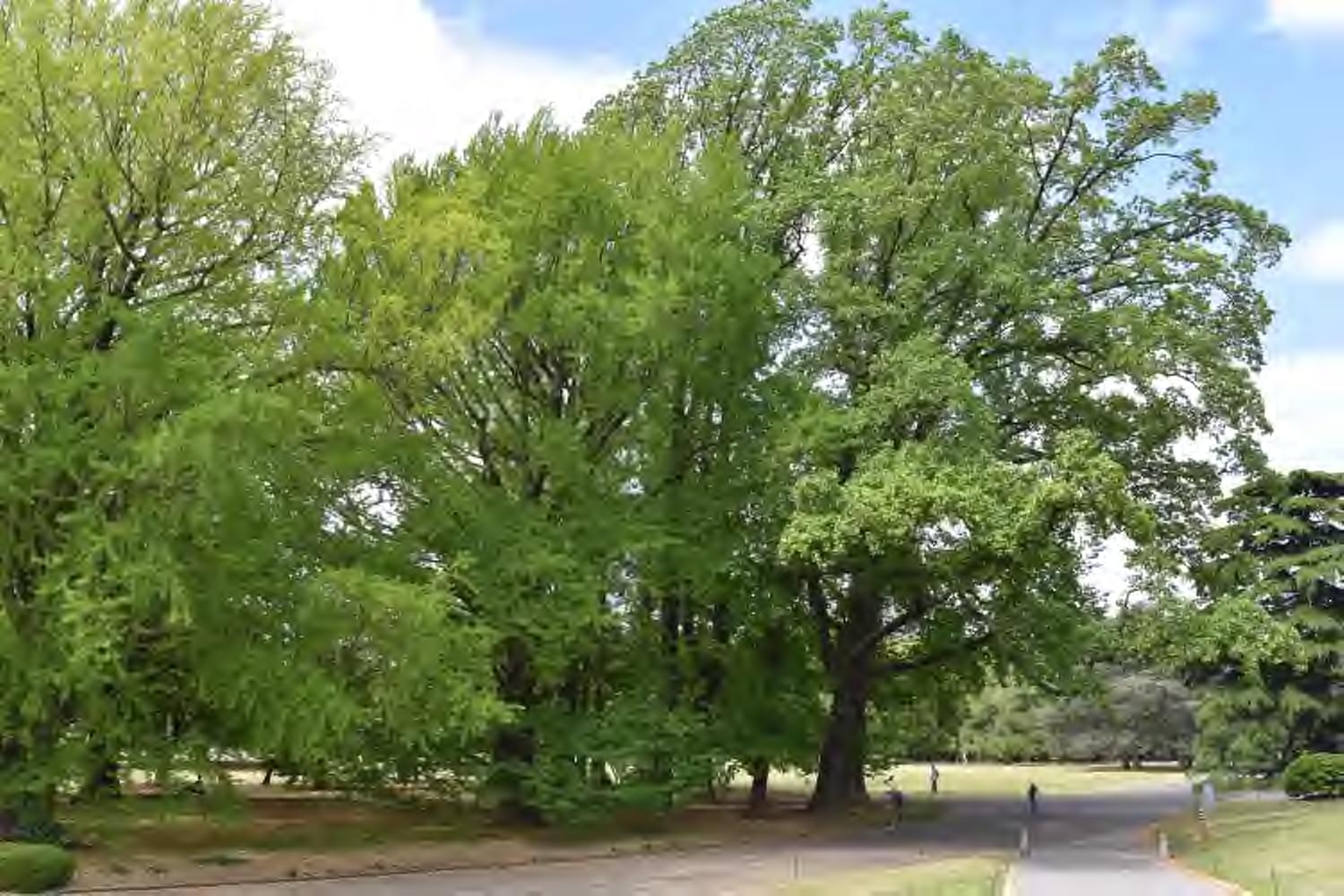

JPEG2000圧縮(1/142圧縮)の画質
JPEG2000圧縮(1/142圧縮)の画質
JPEG2000圧縮(1/495圧縮)の画質
JPEG2000圧縮(1/495圧縮)の画質

DICOM医用画像などでは可逆圧縮が必要とされています。 JPEG2000圧縮フォーマットを使用することで、現在一般的に使われているJPEG Lossless圧縮フォーマットよりも平均的に高い圧縮率を実現できます。

JPEG2000応用事例

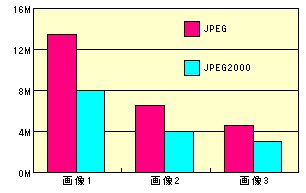

JPEG圧縮率比較

ある病院の例では、従来約18万枚のCR画像をJPEG LosslessフォーマットでDVDに保存し、総容量が約450GBかかっていました。 これを、CDWorkshopを利用して、PowerDICOMとImageClarityで開発したDICOMサーバへ転送し、DICOMサーバのJPEG2000変換保存機能を利用して保存することで、総容量を約300GBに削減することに成功。 容量をおよそ1/3節約することができました。

  • 読影端末からDICOM画像を取得する際に、指定する画像フォーマットに変換することが可能になっています。

TWAINインターフェースのサポートについて

TWAINインターフェースをサポートすることによって、各社のデジタイザや、スキャナによるフィルムの読取りアプリケーションの開発が可能となり、特に16ビットグレースケールスキャニングをサポートすることで、読み取った画像データのDICOMファイル化が簡単になります。

ImageClarityは、TWAIN仕様のすべてのスキャニングオプション(Capability)の取得と設定、およびすべての制御機能(Triplet)の呼び出しができることで、TWAIN仕様の標準機能以外に、各社独自のカスタマイズ機能を利用することも可能になります。

ImageClarityにはすでに有力メーカのカスタマイズ機能をサポートする専用APIが内蔵されています。
